介紹：
Receiver Sensitivity Test
接收靈敏度測試是衡量DUT接收和正確解調弱信號的能力，該測試項在TR-398的測試標準中屬于可選項。通過將DUT限制為單一的調制速率，以不斷增加衰減使其通訊丟包達到TR398標準規定的值，此時的數值則為接收靈敏度。

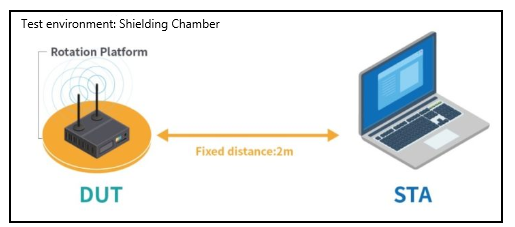

測試環境：
DUT（被測件）配置：
1. 802.11n、Nss=1、2.4GHz、20MHz
2. 802.11ac、Nss=1、5GHz、80MHz
3. 802.11ax、Nss=1、2.4GHz、20MHz
4. 802.11ax、Nss=1、5GHz、80MHz
測試方法：
1. 設置旋轉角度為0°；
2. 將STA的調制速率設置為圖2的參數；
3. 建立UDP連接，將traffic rate（速率）設置為理論最大值的65%
4. 將DUT與STA進行連接
5. 設置衰減值為0，將DUT與STA連續打流20S，記錄當前數據，增加1dB衰減，重復打流20S，直至PER（丟包率）達到10%，此時數據為接收靈敏度；
6. 將DUT旋轉至45°，重復第5步操作，測試并得到接收靈敏度值，共計得到8組數據；
7. 將DUT的配置修改為DUT配置中第2點，重復第1-6步測試；
測試標準：
Standard | Frequency Band | Datarate | Modulation | Approximately Receiver Sensitivity（dB） |
Required (Nss=1) | ||||
802.11n | 2.4/5GHz | MCS0 | BPSK | 56 |
MCS7 | 64-QAM | 38 | ||
802.11ac | 5GHz | MCS0 | BPSK | 46 |
MCS9 | 256-QAM | 21 | ||
802.11ax | 2.4GHz | MCS0 | BPSK | 56 |
MCS11 | 1024-QAM | 33 | ||
5GHz | MCS0 | BPSK | 46 | |
MCS11 | 1024-QAM | 21 |
WTE-NE產品：
中承科技獨立自主研發和生產的國產Wi-Fi網絡仿真器WTE NE，擁有自主研發的完整802.11系列協議棧，能夠支持Wi-Fi協議棧級別的定制化開發。目前WTE NE即將推出市場，支持到WiFi6E，頻段涵蓋2.4G/5G/6G。帶寬支持20/40/80/160MHz，WTE NE使用20個真實的終端進行測試，客戶可任意分配每個終端的角色（STA/AP）。可支持路由器國際測試標準TR-398的測試，打破傳統傳統測試方案解決TR-398標準需要各大友商儀表相互配合，數據無法完美互通的情況。真正做到解決定位問題能力差，且整套系統需要高昂的費用等一系列問題。
